ข้อมูล จำเพาะ:
ชื่อสินค้า:ข้อต่อท่อ JIC 37 หญิง 90 องศา
มาตรฐาน:SAE J514
หมายเลขชุดเจียหยวน:26798D-R5, 26798D-R5W
รูป ร่าง:ข้อศอก 90 องศาข้อต่อท่อ
หมายเลขชุด Parker:23920, 24120
หมายเหตุ: ปลอกโลหะยังสามารถซื้อได้จาก Jiayuan
ถาม: ความแตกต่างระหว่าง 26798D-R5 และ 26798D-R5W คืออะไร
เป็น: ความแตกต่างที่สําคัญอยู่ในประเภทของถั่วของ น็อตบน 26798D-R5W เป็นน็อตลวดแทง JIC และ 26798D-R5 เป็นน็อตจีบ JIC
ถาม: ฉันกําลังมองหาท่อ JIC ขนาด 90 องศาที่มีขนาดแตกต่างกัน คุณสามารถผลิตได้เช่นกัน?
ตอบ: ใช่อย่างแน่นอน เราผลิตอุปกรณ์ท่อมาตรฐานเช่นเดียวกับอุปกรณ์ท่อที่กําหนดเอง มันจะดีถ้าคุณมีภาพวาดอยู่แล้ว แต่ถ้าคุณไม่มีภาพวาดทีมเทคโนโลยีมืออาชีพของเราจะทําให้ภาพวาด CAD สําหรับคุณ

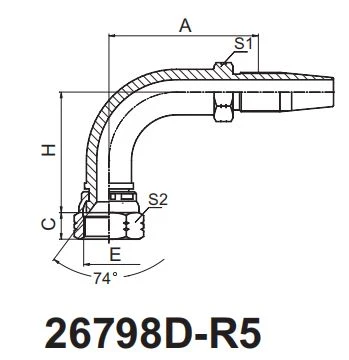

90องศาjicหญิง74กรวยที่นั่งท่อขนาดที่เหมาะสม:
หมายเลขส่วน | เธรด | เส้นประท่อ | มิติ | ||||
| A | C | H | S1 | S2 | |||
26798D-04-04(R5) | 7/16"X20 | 04 | 38.5 | 9 | 33.5 | 14 | 15 |
26798D-05-05(R5) | 1/2 "X20" | 05 | 43.4 | 9.5 | 37 | 14 | 17 |
26798D-06-06(R5) | 9/16"X18 | 06 | 44.8 | 10.5 | 39.3 | 17 | 19 |
26798D-08-08(R5) | 3/4 "X16 | 08 | 53 | 11 | 47.5 | 19 | 24 |
26798D-10-10(R5) | 7/8 "X14" | 10 | 66.5 | 13 | 52.5 | 24 | 27 |
26798D-12-12(R5) | 1.1/16"X12 | 12 | 79.5 | 15 | 63.5 | 27 | 32 |
26798D-16-16(R5) | 1.5/16"X12 | 16 | 86.5 | 16 | 70 | 32 | 41 |
26798D-20-20(R5)W | 1.5/8 "X12 | 20 | 100.5 | 17 | 85 | 41 | 50 |
26798D-24-24(R5)W | 1.7/8"X12 | 24 | 121 | 20 | 97.5 | 46 | 55 |
26798D-32-32(R5)W | 2.1/2 "X12 | 32 | 143.3 | 23.5 | 118.8 | 65 | 75 |
