คำจำกัดความ: ชนิดของตัวเชื่อมต่อกรวย 60 °ถูกกำหนดโดย ISO (องค์การระหว่างประเทศเพื่อการมาตรฐาน) เป็นสหพันธรัฐทั่วโลกของหน่วยงานมาตรฐานแห่งชาติ (หน่วยสมาชิก ISO) BS ISO 8434-6: 2009 มันขึ้นอยู่กับมาตรฐานอังกฤษ BS 5200 . เป็นรูปกรวยชนิด 30 องศาโดย Nut, ปลอกหุ้มและส่วนควบของซีล ประเภทยูเนี่ยนต้องใช้การเชื่อมต่อเป็นอะแดปเตอร์กรวย 60 องศาเดียวกัน
1. วิธีการของอะแดปเตอร์ BSP การเชื่อมต่อกรวย 60 องศา, ขั้วต่อตัวผู้กรวย 60 องศาเชื่อมต่อจะผสมพันธุ์กับตัวเมียหมุนสองชนิด (crimped Swivel 60 องศาและ crimped 60 องศากับโอริง) แสดงเป็นแผนภูมิ:
2. ข้อดีของอุปกรณ์อะแดปเตอร์ BSP ดังต่อไปนี้:
● มันเป็นโลหะ / โลหะ + โอริงซีลกับอะแดปเตอร์ท่อบนอุปกรณ์ของระบบไฮดรอลิกที่มีเน็คไทอุปกรณ์สหราชอาณาจักรเช่นอุปกรณ์การเกษตร JCB, วิศวกรรมกระบวนการ
● ง่ายต่อการประกอบเป็นทางเดียวที่เชื่อมต่อกับชุดประกอบท่อหรืออะแดปเตอร์ BSP
● อุปกรณ์เสริมที่นิยมมากที่สุดสำหรับการประกอบท่อได้รับการยอมรับทั่วโลกโดยเฉพาะในสหราชอาณาจักรสแกนดิเนเวียเนเธอร์แลนด์สเปนและอิตาลี
4. มิติข้อมูลและเทคโนโลยีของ Male BSP 60 องศารูปกรวย:
เกลียวของสกรูที่ปลายกรวย 60 °จะต้องเป็นเกลียวในท่อตามคลาส A ของ ISO 228-1
ข้อกำหนดการทดสอบแรงบิดของคุณสมบัติ
1. สหภาพ BSP ฟิตติ้งตรง 1B
กรวย 60 องศาหรือด้วยตราประทับเครื่องซักผ้าถูกผูกมัดสำหรับพอร์ตสตั๊ดชาย

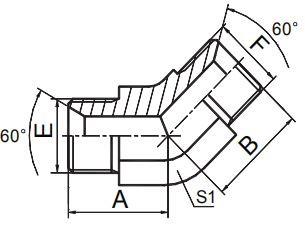

2. BSP Fitting Union 45 ° Elbow 1B4
คอนเนคเตอร์กรวยแบบ 60 องศา
3. BSP Fitting Union Elbow 1B9
คอนเนคเตอร์กรวยแบบ 60 องศา
4. BSP ฟิตติ้งกั้นสหภาพ 6B
คอนเนคเตอร์กรวยแบบ 60 องศา
5. BSP Fitting กั้นข้อศอกสหภาพ 6B9
คอนเนคเตอร์กรวยแบบ 60 องศา
6. BSP Fitting Tee Union AB
คอนเนคเตอร์กรวยแบบ 60 องศา
7. การติดตั้ง BSP ข้ามสหภาพ XB
คอนเนคเตอร์กรวยแบบ 60 องศา
