Elbow ตัวผู้ BSP 60 Metric bonded fitting
BSP ติ้งแคตตาล็อกเป็นที่นิยมในสหราชอาณาจักร, ไอร์แลนด์, แคนาดา, สหรัฐอเมริกา ฯลฯ
อุปกรณ์เชื่อมกรวย BSP 60 ทั้งหมดอธิบายโดย BS5200 ซึ่งเท่ากับมาตรฐาน ISO 8434-6
ขนาดของแผนภูมิขนาดด้าย BSPP คือ G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 ฯลฯ
BSP เป็นท่อมาตรฐานอังกฤษที่มีรูปแบบเกลียว 55 องศา
ด้าย BSPP เป็นไปตามมาตรฐาน ISO 228 และ AS 1722.2 มาตรฐาน
คู่มือการใช้ด้าย BSPP สำหรับการปิดผนึกหลายประเภทเช่นกรวย BSPP 60 °ไปยังขั้วต่อหลอดที่นั่ง, พอร์ต BSPP พร้อมประทับตราบอนด์, พอร์ต BSPP พร้อมประทับตรา ED, BSPP oring + แหวนยึดประเภท G, BSPP o- แหวนปรับ sael ประเภท H, BSPP ซีลประเภท B
อะแดปเตอร์ข้อต่อท่อ BSPP ที่ปลายหลายด้านเช่นตัวผู้ BSPT, ORFS ตัวผู้, เมตริก ISO 6149-3 แกน, ชาย JIC 74 กรวย, โคมัตสุเมตริก 60 กรวย, ตัวผู้ NPT, อุปกรณ์มาตรฐาน ISO 11926-3 ของ SAB, ก้นเชื่อม, หญิง JIC 37cone, ORFS เพศหญิงเป็นต้น

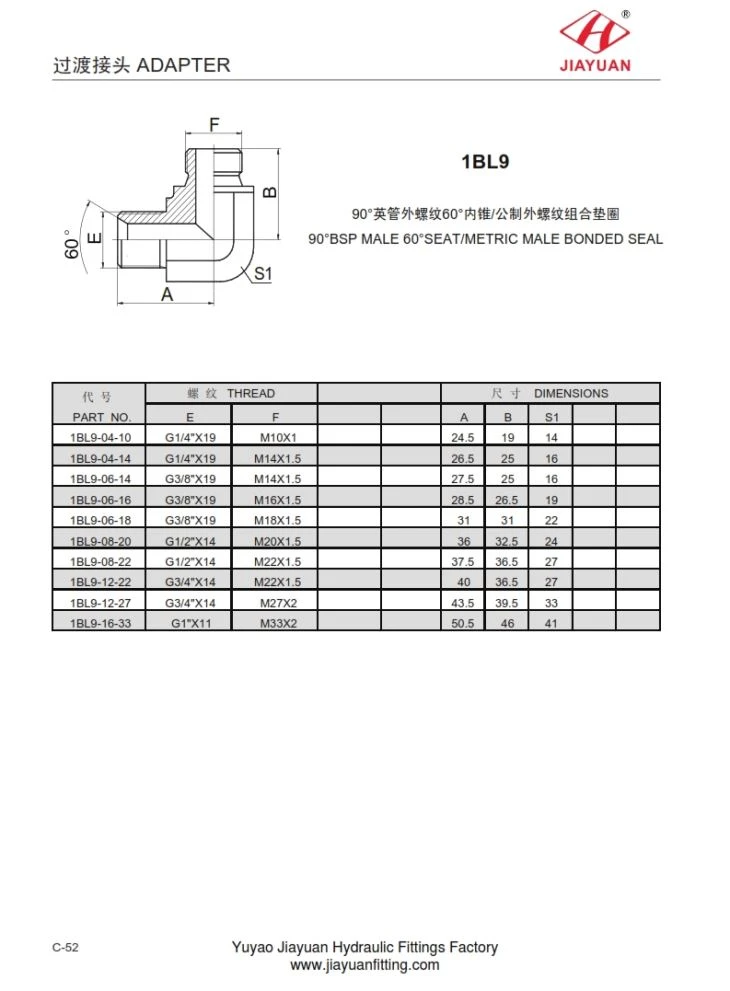

1BL9 90 ° BSP ชาย 60 ° SEAT / METRIC ชาย BONDED SEAL ขนาดแผนภูมิขนาดดังต่อไปนี้:
พาร์ T NO | THREA D | มิติ | |||||
E |
F |
|
B |
S 1 | |||
1BL9-04-1 0 |
G1 / 4 "X1 9 |
M10X 1 |
24. 5 |
1 9 |
1 4 | ||
1BL9-04-1 4 |
G1 / 4 "X1 9 |
M14X1 5 |
26. 5 |
2 5 |
1 6 | ||
1BL9-06-1 4 |
G3 / 8 "X1 9 |
M14X1 5 |
27. 5 |
2 5 |
1 6 | ||
1BL9-06-1 6 |
G3 / 8 "X1 9 |
M16X1 5 |
28. 5 |
26. 5 |
1 9 | ||
1BL9-06-1 8 |
G3 / 8 "X1 9 |
M18X1 5 |
3 1 |
3 1 |
2 2 | ||
1BL9-08-2 0 |
G1 / 2 "X1 4 |
M20X1 5 |
3 6 |
32. 5 |
2 4 | ||
1BL9-08-2 2 |
G1 / 2 "X1 4 |
M22X1 5 |
37. 5 |
36. 5 |
2 7 | ||
1BL9-12-2 2 |
G3 / 4 "X1 4 |
M22X1 5 |
4 0 |
36. 5 |
2 7 | ||
1BL9-12-2 7 |
G3 / 4 "X1 4 |
M27X 2 |
43. 5 |
39. 5 |
3 3 | ||
1BL9-16-3 3 |
G1 "X1 1 |
M33X 2 |
50. 5 |
4 6 |
4 1 | ||
