ประเภทสินค้า: Metric Bite Type Tube Fittings- Tube ไปยังตัวเชื่อมต่อที่สามารถปรับได้
มาตรฐานอุตสาหกรรม: DIN 3861, ISO 8434-1, SAE J2244, ISO 6149-2
รูปแบบการเชื่อมต่อ E ถึง F: กรวย 24 ° ถึงปลายกั้น, หมุนได้ด้วยโอริง, รอยต่อ / เชื่อม - อิน, สตั๊ด, ตัวลด
รูปร่าง: ข้อศอก 90 องศาข้อศอก ฯลฯ
แรงดันใช้งาน: 16-63 Mpa
อุปกรณ์วัสดุ: ทองเหลือง; เหล็กกล้าคาร์บอน; เหล็กกล้าไร้สนิม
แอพลิเคชัน: อุปกรณ์การเกษตร, กระบวนการยานยนต์, การถ่ายโอนสารเคมี, อุปกรณ์ก่อสร้าง, การถ่ายโอนน้ำมัน, ไฮดรอลิก, อุปกรณ์การผลิต, การเดินเรือ, การจัดการวัสดุ, อุปกรณ์มือถือ, บ่อน้ำมัน, บรรจุภัณฑ์, การขนส่ง

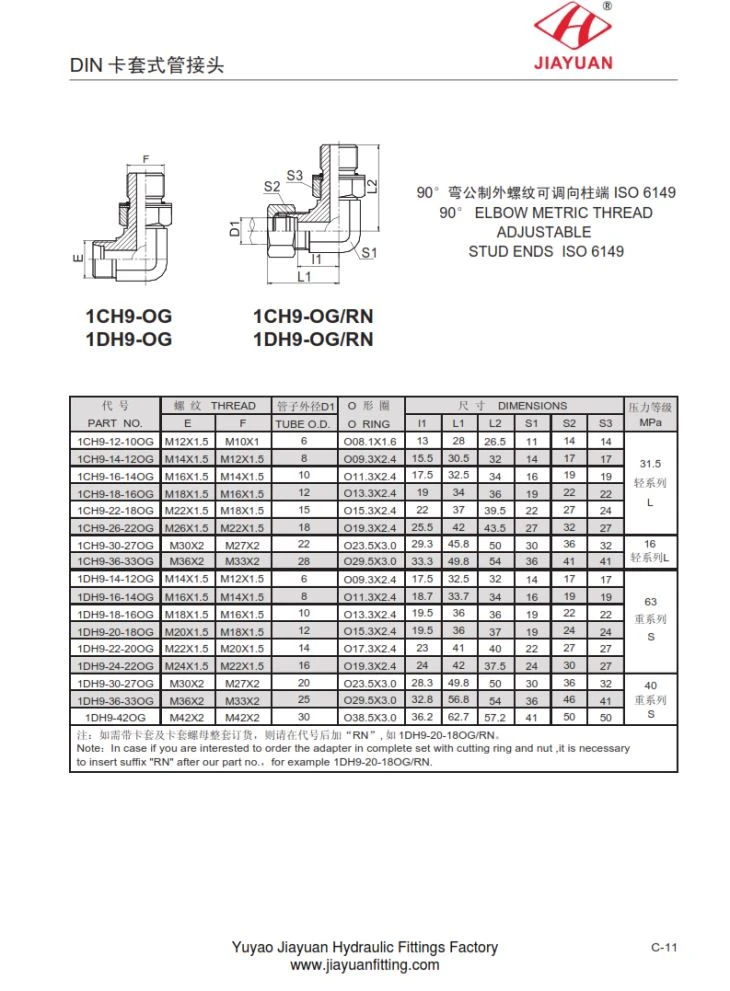

1CH9 1DH9-OG-RN Elbow เมตริกปรับสตั๊ด ISO 6149 มิติขนาดแผนภูมิตารางดังต่อไปนี้
หมายเลขชิ้นส่วน กระทู้ D1
E F TUBE OD
1CH9-12-10OG M12X1.5 M10X1 6
1CH9-14-12OG M14X1.5 M12X1.5 8
1CH9-16-14OG M16X1.5 M14X1.5 10
1CH9-18-16OG M18X1.5 M16X1.5 12
1CH9-22-18OG M22X1.5 M18X1.5 15
1CH9-26-22OG M26X1.5 M22X1.5 18
1CH9-30-27OG M30X2 M27X2 22
1CH9-36-33OG M36X2 M33X2 28
1DH9-14-12OG M14X1.5 M12X1.5 6
1DH9-16-14OG M16X1.5 M14X1.5 8
1DH9-18-16OG M18X1.5 M16X1.5 10
1DH9-20-18OG M20X1.5 M18X1.5 12
1DH9-22-20OG M22X1.5 M20X1.5 14
1DH9-24-22OG M24X1.5 M22X1.5 16
1DH9-30-27OG M30X2 M27X2 20
1DH9-36-33OG M36X2 M33X2 25
1DH9-42OG M42X2 M42X2 30
