ปรับ DIN ฟิตติ้ง

ปลายปรับได้เป็นสตั๊ดด้ายเพศชายประกอบด้วยล็อคน็อตแหวนรองแหวนโอริงและแหวนยึด อุปกรณ์ DIN เป็นขั้วต่อปลายกรวยแบบ 24 องศาและข้อต่อวงแหวนตัดเพื่อเชื่อมต่อท่อเหล็กอะแดปเตอร์หรือชุดประกอบท่ออุปกรณ์สตั๊ดแบบปรับได้นั้นมักพบได้ที่ Elbow, Tee และ Cross Fittings เพื่อให้มีการวางแนวที่เหมาะสม

ส่งคำถาม

คุยตอนนี้

คำอธิบาย

คำที่เกี่ยวข้อง: ปลายปรับได้เป็นแกนด้ายชายประกอบด้วย locknut, เครื่องซักผ้าสำรองแหวนโอริงและแหวนรักษา อุปกรณ์ DIN เป็นขั้วต่อปลายกรวยแบบ 24 องศาและข้อต่อวงแหวนตัดเพื่อเชื่อมต่อท่อเหล็กอะแดปเตอร์หรือชุดประกอบท่ออุปกรณ์สตั๊ดแบบปรับได้นั้นมักพบได้ที่ Elbow, Tee และ Cross Fittings เพื่อให้มีการวางแนวที่เหมาะสม

วิธีการสิ้นสุดของแกนที่ปรับได้: มันจะถูกประกอบเข้ากับ locknut, back-washers, การปิดผนึกโดย O-ring หรือ O-ring + Retaining Ring พอร์ตการซีลมีสี่มาตรฐานดังต่อไปนี้:

เกลียวเมตริก + โอริง + การยึดโอริง (ISO 9974)

ด้ายเมตริก + โอริง ISO 6149

เธรด UN / UNF + โอริง ISO 11926 SAE J1926 ORB

ด้าย BSPP + แหวนโอริง + แหวนยึด (ISO 1179)

การทดสอบแรงกระแทกและแรงกระแทกแบบวงกลม (impulse) จะต้องดำเนินการตามมาตรฐาน ISO 19879

ขนาด, ความกดดันในการทำงาน, ประสิทธิภาพ, ความเรียบและความพอดีของกระดุมปรับระดับแบบปลาย, แหวนโอริง, ลักษณะของปลายแกนโปรดติดต่อเราทางอีเมล

1. อุปกรณ์ปรับข้อศอก 1CH9 / 1DH9

ปลายกรวย 24 องศา / ปลายสลักเกลียวโอริงปรับ ISO 6149 หรือโอริง + แหวนยึด ISO 9974

1CH4 / 1DH4 สำหรับข้อบ่งชี้รูปร่าง 45deg ข้อศอก

หมายเลขชิ้นส่วน	ด้าย		D1	โอริง	ขนาด						MPa
หมายเลขชิ้นส่วน	E	F	TUBE OD	โอริง	L1	L1	L2	S1	S2	S3	MPa
1CH9-12-10OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
1CH9-14-12OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
1CH9-16-14OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19	19
1CH9-18-16OG	M18X1.5	M16X1.5	12	O13.3X2.4	19	34	36	19	22	22
1CH9-22-18OG	M22X1.5	M18X1.5	15	O15.3X2.4	22	37	39.5	22	27	24
1CH9-26-22OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
1CH9-30-27OG	M30X2	M27X2	22	O23.5X3.0	29.3	45.8	50	30	36	32	16L
1CH9-36-33OG	M36X2	M33X2	28	O29.5X3.0	33.3	49.8	54	36	41	41	16L
1DH9-14-12OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
1DH9-16-14OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19	19
1DH9-18-16OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19	22	22
1DH9-20-18OG	M20x1.5	M18X1.5	12	O15.3X2.4	19.5	36	37	19	24	24
1DH9-22-20OG	M22X1.5	M20x1.5	14	O17.3X2.4	23	41	40	22	27	27
1DH9-24-22OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
1DH9-30-27OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
1DH9-36-33OG	M36X2	M33X2	25	O29.5X3.0	32.8	56.8	54	36	46	41
1DH9-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
หมายเหตุ: ในกรณีที่คุณสนใจสั่งซื้ออะแดปเตอร์ในชุดที่สมบูรณ์พร้อมแหวนตัดและน็อตจำเป็นต้องใส่คำต่อท้าย "RN" หลังจากหมายเลขชิ้นส่วนของเรา เช่น 1DH9-20-18OG / RN

2. Elbow Fittings สามารถปรับได้ 1CO9 / 1DO9

ปลายกรวย 24 องศา / ปลายปิดโอริง ISO 11926 ที่ปรับได้

1CO4 / 1DO4 สำหรับการบ่งบอกรูปร่างของข้อศอก 45 องศา

หมายเลขชิ้นส่วน	ด้าย		TUBE OD	ขนาด						MPa
หมายเลขชิ้นส่วน	E	F	D1	L1	L1	L2	S1	S2	S3	MPa
1CO9-12-04OG	M12X1.5	7/16" X20	6	13	28	27.2	11	14	17	31.5L
1CO9-14-06OG	M14X1.5	9/16" X18	8	15.5	30.5	31.8	14	17	19
1CO9-16-06OG	M16X1.5	9/16" X18	10	17.5	32.5	33.3	16	19	19
1CO9-18-08OG	M18X1.5	3/4" X16	12	19	34	37.5	19	22	24
1CO9-22-10OG	M22X1.5	7/8" X14	15	22	37	44	22	27	27
1CO9-22-08OG	M22X1.5	3/4" X16	15	22	37	39.5	22	27	24
1CO9-26-12OG	M26X1.5	1.1 / 16" X12	18	25.5	42	51	27	32	32
1CO9-30-12OG	M30X2	1.1 / 16" X12	22	29.3	45.8	53.5	30	36	32	16L
1CO9-36-12OG	M36X2	1.1 / 16" X12	28	33.5	47.8	57.5	36	41	41
1CO9-36-16OG	M36X2	1.5 / 16" X12	28	33.3	49.8	57.5	36	41	41
1CO9-45-20OG	M45X2	1.5 / 8" X12	35	39.2	60.7	63	48	50	50
1CO9-52-24OG	M52X2	1.7 / 8" X12	42	44.8	67.8	70.5	55	60	55
1DO9-14-04OG	M14X1.5	7/16" X20	6	17.5	32.5	30	14	17	17	63S
1DO9-16-06OG	M16X1.5	9/16" X18	8	18.7	33.7	33.3	16	19	19
1DO9-18-06OG	M18X1.5	9/16" X18	10	19.5	36	33.5	19	22	19
1DO9-18-08OG	M18X1.5	3/4" X16	10	19.5	36	37.5	19	22	24
1DO9-20-08OG	M20x1.5	3/4" X16	12	19.5	36	37.5	19	24	24
1DO9-22-10OG	M22X1.5	7/8" X14	14	23	41	44	22	27	27
1DO9-24-10OG	M24X1.5	7/8" X14	16	24	42.5	46.5	24	30	27	40S
1DO9-30-12OG	M30X2	1.1 / 16" X12	20	28.3	49.8	53.5	30	36	32
1DO9-36-16OG	M36X2	1.5 / 16" X12	25	32.8	56.8	57.5	36	46	41
1DO9-42-20OG	M42X2	1.5 / 8" X12	30	36.2	62.7	59.5	41	50	50
1DO9-52-24OG	M52X2	1.7 / 8" X12	38	45.8	76.8	70.5	55	60	55	31.5S
หมายเหตุ: ในกรณีที่คุณสนใจสั่งซื้ออะแดปเตอร์ในชุดที่สมบูรณ์พร้อมแหวนตัดและน็อตจำเป็นต้องใส่คำต่อท้าย "RN" หลังจากหมายเลขชิ้นส่วนของเรา เช่น 1CO9-30-120G / RN

3. อุปกรณ์ปรับข้อศอก 1CG9 / 1DG9

ปลายกรวย 24 องศา / ปลายปิดโอริงสตั๊ดที่สามารถปรับได้ + แหวน ISO 1179

1CG4 / 1DG4 สำหรับข้อบ่งชี้รูปร่าง 45deg ข้อศอก

หมายเลขชิ้นส่วน	ด้าย		TUBE OD	ขนาด						MPa
หมายเลขชิ้นส่วน	E	F	D1	L1	L1	L2	S1	S2	S3	MPa
1CG9-12-02OG	M12X1.5	G1 / 8" X28	6	13	28	26.2	11	14	14	31.5L
1CG9-14-04OG	M14X1.5	G1 / 4" x19	8	15.5	30.5	31.3	14	17	19
1CG9-16-04OG	M16X1.5	G1 / 4" x19	10	17.5	32.5	32.5	16	19	19
1CG9-16-06OG	M16X1.5	G3 / 8" x19	10	17.5	32.5	35.8	16	19	22
1CG9-18-06OG	M18X1.5	G3 / 8" x19	12	19	34	36.8	19	22	22
1CG9-22-08OG	M22X1.5	G1 / 2" X14	15	22	37	43.2	22	27	27
1CG9-26-08OG	M26X1.5	G1 / 2" X14	18	25.5	42	46	27	32	27
1CG9-26-12OG	M26X1.5	G3 / 4" X14	18	25.5	42	49.3	27	32	32
1CG9-30-12OG	M30X2	G3 / 4" X14	22	29.3	45.8	52	30	36	32	16L
1CG9-30-16OG	M30X2	G1" X11	22	31.5	48	53	33	36	41
1CG9-36-16OG	M36X2	G1" X11	28	33	49.8	56	36	41	41
1CG9-36-20OG	M36X2	G1.1 / 4" X11	28	36	52.8	59	41	41	50
1CG9-45-20OG	M45X2	G1.1 / 4" X11	35	39.2	60.7	63	48	50	50
1CG9-52-24OG	M52X2	G1.1 / 2" X11	42	44.8	67.8	68.5	55	60	55
1DG9-14-04OG	M14X1.5	G1 / 4" x19	6	17.5	32.5	31.3	14	17	19	63S
1DG9-16-04OG	M16X1.5	G1 / 4" x19	8	18.7	33.7	32.5	16	19	19
1DG9-16-06OG	M16X1.5	G3 / 8" x19	8	18.7	33.7	35.8	16	19	22
1DG9-18-06OG	M18X1.5	G3 / 8" x19	10	19.5	36	36.8	19	22	22
1DG9-20-06OG	M20x1.5	G3 / 8" x19	12	19.5	36	36.8	19	24	22
1DG9-22-08OG	M22X1.5	G1 / 2" X14	14	23	41	43.2	22	27	27
1DG9-24-08OG	M24X1.5	G1 / 2" X14	16	24	42.5	43	24	30	27	40S
1DG9-30-12OG	M30X2	G3 / 4" X14	20	28	49.5	52	30	36	32
1DG9-36-16OG	M36X2	G1" X11	25	32.8	56.8	56	36	46	41
1DG9-42-20OG	M42X2	G1.1 / 4" X11	30	36.2	62.7	58	41	50	50
1DG9-52-24OG	M52X2	G1.1 / 2" X11	38	45.8	76.8	68.5	55	60	55	31.5S
หมายเหตุ: ในกรณีที่คุณสนใจสั่งซื้ออะแดปเตอร์ในชุดที่สมบูรณ์พร้อมแหวนตัดและน็อตจำเป็นต้องใส่คำต่อท้าย "RN" หลังจากหมายเลขชิ้นส่วนของเรา เช่น 1CG9-30-12OG / RN

4. เรียกใช้อุปกรณ์ Tee ACCH / ADDH ที่ปรับได้

24 องศากรวย / 24 องศากรวย / ปลายสตั๊ดที่สามารถปรับได้โอริง ISO 6149 หรือโอริง + แหวนรักษา ISO 9974

หมายเลขชิ้นส่วน	ด้าย		D1, D2	โอริง	ขนาด						MPa
หมายเลขชิ้นส่วน	E, F	G	TUBE OD	โอริง	L1, L2	L1, L2	L3	S1	S2, S3	S4	MPa
ACCH-12-12-10OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
ACCH-14-14-12OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
ACCH-16-16-14OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19	19
ACCH-18-18-16OG	M18X1.5	M16X1.5	12	O13.3X2.4	19	34	36	19	22	22
ACCH-22-22-18OG	M22X1.5	M18X1.5	15	O15.3X2.4	22	37	39.5	22	27	24
ACCH-26-26-22OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
ACCH-30-30-27OG	M30X2	M27X2	22	O23.5X3.0	29.3	45.8	50	30	36	32	16L
ACCH-36-36-33OG	M36X2	M33X2	28	O29.2X3.0	33.3	49.8	54	36	41	41	16L
ADDH-14-14-12OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
ADDH-16-16-14OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19	19
ADDH-18-18-16OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19	22	22
ADDH-20-20-18OG	M20x1.5	M18X1.5	12	O15.3X2.4	19.5	36	37	19	24	24
ADDH-24-24-22OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
ADDH-30-30-27OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
ADDH-36-36-33OG	M36X2	M33X2	25	O29.2X3.0	32.8	56.8	54	36	46	41
ADDH-42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
หมายเหตุ: 1. ในกรณีที่คุณสนใจสั่งซื้ออะแดปเตอร์ในชุดครบชุดพร้อมแหวนตัดและน็อตจำเป็นต้องใส่คำต่อท้าย "RN" หลังจากหมายเลขชิ้นส่วนของเรา เช่น ACCH-30-30-27OG / RN 2. G end เชื่อมต่อกับพอร์ต ISO 9974-1 และเชื่อมต่อกับพอร์ต ISO 6149-1 โดยไม่ต้องมีวงแหวน

5. เรียกใช้ Tee Fittings ที่ปรับได้ ACCO / ADDO

24 องศากรวย / 24 องศากรวย / สตั๊ดสิ้นสุดปรับโอริง ISO 11926

หมายเลขชิ้นส่วน	ด้าย		TUBE OD	ขนาด						MPa
หมายเลขชิ้นส่วน	E, F	G	D1, D2	L1, L2	L1, L2	L3	S1	S2, S3	S4	MPa
ACCO-12-12-04OG	M12X1.5	7/16" X20	6	13	28	27.2	11	14	17	31.5L
ACCO-14-14-06OG	M14X1.5	9/16" X18	8	15.5	30.5	31.8	14	17	19
ACCO-16-16-06OG	M16X1.5	9/16" X18	10	17.5	32.5	33.3	16	19	19
ACCO-18-18-08OG	M18X1.5	3/4" X16	12	19	34	37.5	19	22	24
ACCO-22-22-10OG	M22X1.5	7/8" X14	15	22	37	44	22	27	27
ACCO-26-26-12OG	M26X1.5	1.1 / 16" X12	18	25.5	42	51	27	32	32
ACCO-30-30-12OG	M30X2	1.1 / 16" X12	22	29.3	45.8	53.5	30	36	32	16L
ACCO-36-36-16OG	M36X2	1.5 / 16" X12	28	33.3	49.8	57.5	36	41	41
ACCO-45-45-20OG	M45X2	1.5 / 8" X12	35	39.2	60.7	63	48	50	50
ADDO-14-14-04OG	M14X1.5	7/16" X20	6	17.5	32.5	30	14	17	17	63S
ADDO-16-16-06OG	M16X1.5	9/16" X18	8	18.7	33.7	33.3	16	19	19
ADDO-18-18-06OG	M18X1.5	9/16" X18	10	19.5	36	33.5	19	22	19
ADDO-20-20-08OG	M20x1.5	3/4" X16	12	19.5	36	37.5	19	24	24
ADDO-22-22-10OG	M22X1.5	7/8" X14	14	23	41	44	22	27	27
ADDO-24-24-10OG	M24X1.5	7/8" X14	16	24	42.5	46.5	24	30	27	40S
ADDO-30-30-12OG	M30X2	1.1 / 16" X12	20	28.3	49.8	53.5	30	36	32
ADDO-36-36-16OG	M36X2	1.5 / 16" X12	25	32.8	56.8	57.5	36	46	41
ADDO-42-42-20OG	M42X2	1.5 / 8" X12	30	36.2	62.7	59.5	41	50	50
หมายเหตุ: ในกรณีที่คุณต้องการสั่งซื้ออะแดปเตอร์ในชุดที่สมบูรณ์พร้อมแหวนตัดและน็อตจำเป็นต้องใส่คำต่อท้าย "RN" หลังจากหมายเลขชิ้นส่วนของเรา เช่น ACCO-30-30-12OG / RN

6. เรียกใช้ Tee ฟิตติ้งที่ปรับได้ ACCG / ADDG

กรวย 24 องศา / กรวย 24 องศา / ปลายโอริงแบบปรับได้ + แหวนยึด ISO 1179

หมายเลขชิ้นส่วน	ด้าย		TUBE OD	ขนาด						MPa
หมายเลขชิ้นส่วน	E, F	G	D1, D2	L1, L2	L1, L2	L3	S1	S2, S3	S4	MPa
ACCG-12-12-02OG	M12X1.5	G1 / 8" X28	6	13	28	26.2	11	14	14	31.5 L
ACCG-14-14-04OG	M14X1.5	G1 / 4" x19	8	15.5	30.5	31.3	14	17	19
ACCG-16-16-04OG	M16X1.5	G1 / 4" x19	10	17.5	32.5	32.5	16	19	19
ACCG-18-18-06OG	M18X1.5	G3 / 8" x19	12	19	34	36.8	19	22	22
ACCG-22-22-08OG	M22X1.5	G1 / 2" X14	15	22	37	43.2	22	27	27
ACCG-26-26-08OG	M26X1.5	G1 / 2" X14	18	25.5	42	46.5	27	32	27
ACCG-30-30-12OG	M30X2	G3 / 4" X14	22	29.3	45.8	52	30	36	32	16 L
ACCG-36-36-16OG	M36X2	G1" X11	28	33.3	49.8	56	36	41	41
ACCG-45-45-20OG	M45X2	G1.1 / 4" X11	35	39.2	60.7	63	48	50	50
ADDG-14-14-04OG	M14X1.5	G1 / 4" x19	6	17.5	32.5	31.3	14	17	19	63S
ADDG-16-16-04OG	M16X1.5	G1 / 4" x19	8	18.7	33.7	32.5	16	19	19
ADDG-18-18-06OG	M18X1.5	G3 / 8" x19	10	19.5	36	36.8	19	22	22
ADDG-20-20-06OG	M20x1.5	G3 / 8" x19	12	19.5	36	36.8	19	24	22
ADDG-22-22-08OG	M22X1.5	G1 / 2" X14	14	23	41	43.2	22	27	27
ADDG-24-24-08OG	M24X1.5	G1 / 2" X14	16	24	42.5	44	24	30	27	40S
ADDG-30-30-12OG	M30X2	G3 / 4" X14	20	28.3	49.8	52	30	36	32
ADDG-36-36-16OG	M36X2	G1" X11	25	32.8	56.8	56	36	46	41
ADDG-42-42-20OG	M42X2	G1.1 / 4" X11	30	36.2	62.7	58	41	50	50
หมายเหตุ: ในกรณีที่คุณต้องการสั่งซื้ออะแดปเตอร์ในชุดที่สมบูรณ์พร้อมแหวนตัดและน็อตจำเป็นต้องใส่คำต่อท้าย "RN" หลังหมายเลขชิ้นส่วนของเราเช่น ACCG-18-18-06OG / RN

7. อุปกรณ์ Tee สาขาที่ปรับได้ ACHC / ADHD

กรวย 24 องศา / แกนปิดปรับโอริง ISO 6149 หรือโอริง + แหวนยึด ISO 9974/24 องศากรวย

หมายเลขชิ้นส่วน	ด้าย		D1, D2	O-Ring	ขนาด						MPa
หมายเลขชิ้นส่วน	เช่น	F	TUBE OD	O-Ring	L1, L2	L1, L2	L3	S1	S2, S4	S3	MPa
ACHC-12-10-12OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
ACHC-14-12-14OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
ACHC-16-14-16OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19	19
ACHC-18-16-18OG	M18X1.5	M16X1.5	12	O13.3X2.4	19	34	36	19	22	22
ACHC-22-18-22OG	M22X1.5	M18X1.5	15	O15.3X2.4	22	37	39.5	22	27	24
ACHC-26-22-26OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
ACHC-30-27-30OG	M30X2	M27X2	22	O23.5X3.0	29.3	45.8	50	30	36	32	16
ACHC-36-33-36OG	M36X2	M33X2	28	O29.2X3.0	33.3	49.8	54	36	41	41	16
สมาธิสั้น 14-12-14OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
สมาธิสั้น 16-14-16OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19	19
สมาธิสั้น 18-16-18OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19	22	22
สมาธิสั้น 20-18-20OG	M20x1.5	M18X1.5	12	O15.3X2.4	19.5	36	37	19	24	24
สมาธิสั้น 24-22-24OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
สมาธิสั้น 30-27-30OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
สมาธิสั้น 36-33-36OG	M36X2	M33X2	25	O29.2X3.0	32.8	56.8	54	36	46	41
สมาธิสั้น 42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
หมายเหตุ: 1. ในกรณีที่คุณสนใจสั่งซื้ออะแดปเตอร์ในชุดครบชุดพร้อมแหวนตัดและน็อตจำเป็นต้องใส่คำต่อท้าย "RN" หลังจากหมายเลขชิ้นส่วนของเรา ตัวอย่างเช่น ACHC-30-27-30OG / RN 2. F end เชื่อมต่อกับ ISO 9974-1 พอร์ตและเชื่อมต่อกับพอร์ต ISO 6149-1 โดยไม่ต้องมีวงแหวน

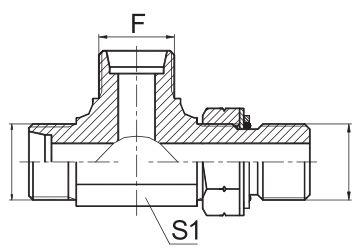

8. อุปกรณ์ตี๋สาขาที่สามารถปรับได้ ACOC / ADOD

กรวยโอริง 24 องศา / โอริงสตั๊ดแบบปรับได้ ISO 11926 / กรวย 24 องศา

หมายเลขชิ้นส่วน	ด้าย		TUBE OD	ขนาด						MPa
หมายเลขชิ้นส่วน	เช่น	F	D1, D2	L1, L2	L1, L2	L3	S1	S2, S4	S3	MPa
ACOC-12-04-12OG	M12X1.5	7/16" X20	6	13	28	27.2	11	14	17	31.5L
ACOC-14-06-14OG	M14X1.5	9/16" X18	8	15.5	30.5	31.8	14	17	19
ACOC-16-06-16OG	M16X1.5	9/16" X18	10	17.5	32.5	33.3	16	19	19
ACOC-18-08-18OG	M18X1.5	3/4" X16	12	19	34	37.5	19	22	24
ACOC-22-10-22OG	M22X1.5	7/8" X14	15	22	37	44	22	27	27
ACOC-26-12-26OG	M26X1.5	1.1 / 16" X12	18	25.5	42	51	27	32	32
ACOC-30-12-30OG	M30X2	1.1 / 16" X12	22	29.3	45.8	53.5	30	36	32	16L
ACOC-36-16-36OG	M36X2	1.5 / 16" X12	28	33.3	49.8	57.5	36	41	41
ACOC-45-20-45OG	M45X2	1.5 / 8" X12	35	39.2	60.7	63	48	50	50
ADOD-14-04-14OG	M14X1.5	7/16" X20	6	17.5	32.5	30	14	17	17	63S
ADOD-16-06-16OG	M16X1.5	9/16" X18	8	18.7	33.7	33.3	16	19	19
ADOD-18-06-18OG	M18X1.5	9/16" X18	10	19.5	36	33.5	19	22	19
ADOD-20-08-20OG	M20x1.5	3/4" X16	12	19.5	36	37.5	19	24	24
ADOD-22-10-22OG	M22X1.5	7/8" X14	14	23	41	44	22	27	27
ADOD-24-10-24OG	M24X1.5	7/8" X14	16	24	42.5	46.5	24	30	27	40S
ADOD-30-12-30OG	M30X2	1.1 / 16" X12	20	28.3	49.8	53.5	30	36	32
ADOD-36-16-36OG	M36X2	1.5 / 16" X12	25	32.8	56.8	57.5	36	46	41
ADOD-42-20-42OG	M42X2	1.5 / 8" X12	30	36.2	62.7	59.5	41	50	50
หมายเหตุ: ในกรณีที่คุณสนใจสั่งซื้ออะแดปเตอร์ในชุดที่สมบูรณ์พร้อมแหวนตัดและน็อตจำเป็นต้องใส่คำต่อท้าย "RN" หลังจากหมายเลขชิ้นส่วนของเรา เช่น ACOC-30-12-30OG / RN

9. ฟิตติ้งสาขาทีปรับได้ ACGC / ADGD

กรวย 24 องศา / ปลายโอริงแบบปรับได้ + วงแหวนยึด ISO 1179 / กรวย 24 องศา

หมายเลขชิ้นส่วน	ด้าย		TUBE OD	ขนาด						MPa
หมายเลขชิ้นส่วน	เช่น	F	D1, D2	L1, L2	L1, L2	L3	S1	S2, S4	S3	MPa
ACGC-12-02-12OG	M12X1.5	G1 / 8" X28	6	13	28	26.2	11	14	14	31.5L
ACGC-14-04-14OG	M14X1.5	G1 / 4" x19	8	15.5	30.5	31.3	14	17	19
ACGC-16-04-16OG	M16X1.5	G1 / 4" x19	10	17.5	32.5	32.5	16	19	19
ACGC-18-06-18OG	M18X1.5	G3 / 8" x19	12	19	34	36.8	19	22	22
ACGC-22-08-22OG	M22X1.5	G1 / 2" X14	15	22	37	43.2	22	27	27
ACGC-26-08-26OG	M26X1.5	G1 / 2" X14	18	25.5	42	46.5	27	32	27
ACGC-30-12-30OG	M30X2	G3 / 4" X14	22	29.3	45.8	52	30	36	32	16L
ACGC-36-16-36OG	M36X2	G1" X11	28	33.3	49.8	56	36	41	41
ACGC-45-20-45OG	M45X2	G1.1 / 4" X11	35	39.2	60.7	63	48	50	50
ADGD-14-04-14OG	M14X1.5	G1 / 4" x19	6	17.5	32.5	31.3	14	17	19	63S
ADGD-16-04-16OG	M16X1.5	G1 / 4" x19	8	18.7	33.7	32.5	16	19	19
ADGD-18-06-18OG	M18X1.5	G3 / 8" x19	10	19.5	36	36.8	19	22	22
ADGD-20-06-20OG	M20x1.5	G3 / 8" x19	12	19.5	36	36.8	19	24	22
ADGD-22-08-22OG	M22X1.5	G1 / 2" X14	14	23	41	43.2	22	27	27
ADGD-24-08-24OG	M24X1.5	G1 / 2" X14	16	24	42.5	44	24	30	27	40S
ADGD-30-12-30OG	M30X2	G3 / 4" X14	20	28.3	49.8	52	30	36	32
ADGD-36-16-36OG	M36X2	G1" X11	25	32.8	56.8	56	36	46	41
ADGD-42-20-42OG	M42X2	G1.1 / 4" X11	30	36.2	62.7	58	41	50	50
หมายเหตุ: ในกรณีที่คุณสนใจสั่งซื้ออะแดปเตอร์ในชุดที่สมบูรณ์พร้อมแหวนตัดและน็อตจำเป็นต้องใส่คำต่อท้าย "RN" หลังจากหมายเลขชิ้นส่วนของเรา ตัวอย่างเช่น ACGC-18-06-18OG / RN

ป้ายกำกับยอดนิยม: ข้อต่อ DIN ปรับได้, จีน, ผู้ผลิต, ผู้จำหน่าย, กำหนดเอง, ทองเหลือง, swagelok, Parker, Stauff, Brennan, สแตนเลส

ลักษณะพอร์ตของ DIN Fittings

แบนโจหมุนและฟิตติ้ง
