ประเภทสินค้า: AF6FF-LN o แหวนข้อต่อท่อหน้าซีล
มาตรฐานอุตสาหกรรม: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
รูปแบบการเชื่อมต่อ E ถึง F: ORFS ชาย O-RING BULKHEAD สาขา TEE
รูปร่าง: ข้อศอกตรง, Tee, ข้าม ฯลฯ
ฟิตติ้ง ORFS ระดับแรงดันใช้งาน: 3215 psi ถึง 5800 psi, 216 bar ถึง 400 bar
ชุดใบหน้าขนาด Orfs o ขนาดแหวนและการออกแบบตรา O หน้าแหวนเรายังสามารถนำเสนอ
ความแตกต่างระหว่างซีลหน้าโอริงและซีลโอริงหัวหน้า
อุปกรณ์วัสดุ: ทองเหลือง; เหล็กกล้าคาร์บอน; เหล็กกล้าไร้สนิม
แอพลิเคชัน: อุปกรณ์การเกษตร, กระบวนการยานยนต์, การถ่ายโอนสารเคมี, อุปกรณ์ก่อสร้าง, การถ่ายโอนน้ำมัน, ไฮดรอลิก, อุปกรณ์การผลิต, ทะเล, การจัดการวัสดุ, อุปกรณ์มือถือ, บ่อน้ำมัน, บรรจุภัณฑ์, การขนส่ง

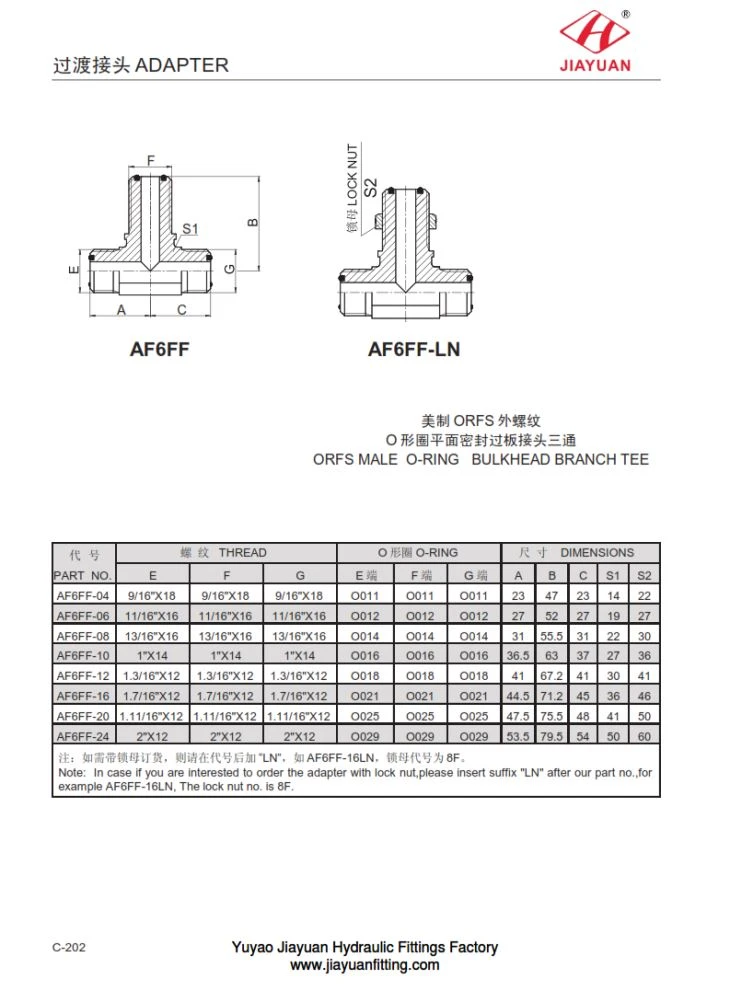

AF6FF-LN ORFS ชาย O-RING BULKHEAD สาขา TEE ขนาดตารางแผนภูมิขนาดดังต่อไปนี้:
PA RT ไม่มี | T HR EA D | O O- แหวน | DIM E N S I O NS | ||||||||
E | F | G | E | F | G |
| B | C | S 1 | S 2 | |
F 6 FF- 04 | 9/16 " X 18 | 9/16 " X 18 | 9/16 " X 18 | O 011 | O 011 | O 011 | 23 | 47 | 23 | 14 | 22 |
F 6 FF- 06 | 11/16 " X 16 | 11/16 " X 16 | 11/16 " X 16 | O 012 | O 012 | O 012 | 27 | 52 | 27 | 19 | 27 |
F 6 FF- 08 | 13/16 " X 16 | 13/16 " X 16 | 13/16 " X 16 | O 014 | O 014 | O 014 | วันที่ 31 | 55.5 | วันที่ 31 | 22 | 30 |
F 6 FF- 10 | 1 " X 14 | 1 " X 14 | 1 " X 14 | O 016 | O 016 | O 016 | 36.5 | 63 | 37 | 27 | 36 |
F 6 FF- 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | O 018 | O 018 | O 018 | 41 | 67.2 | 41 | 30 | 41 |
F 6 FF- 16 | 1.7 / 16 " X 12 | 1.7 / 16 " X 12 | 1.7 / 16 " X 12 | O 021 | O 021 | O 021 | 44.5 | 71.2 | 45 | 36 | 46 |
F 6 FF- 20 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | O 025 | O 025 | O 025 | 47.5 | 75.5 | 48 | 41 | 50 |
F 6 FF- 24 | 2 " X 12 | 2 " X 12 | 2 " X 12 | O 029 | O 029 | O 029 | 53.5 | 79.5 | 54 | 50 | 60 |
