1. คำจำกัดความ: ส่วนควบของ ORFS นั้นเป็นไปตามมาตรฐานของมิติ ISO 8434-3 / SAE J1453 รุ่น 2005 มันเป็นชนิดประทับตราใบหน้าโอริงโดยอ่อนนุช, แขน, โอริงและร่างกายฟิตติ้ง ประเภทยูเนี่ยนต้องใช้การเชื่อมต่อปลายหลอดเป็นหลอดฟิตติ้ง ORFS เดียวกันกับหลอด
2. วิธีการเชื่อมต่ออุปกรณ์ซีลโอริงใบหน้าตัวเชื่อมต่อ ORFS ของตัวผู้จะทำการผสมพันธุ์กับตัวเมียสองชนิด (น็อต + แขน + ท่อและตัวหมุนแบบหมุนหรือชุดประกอบท่อ) แสดงเป็นแผนภูมิ
3. ข้อดีของอุปกรณ์ท่อ ORFS ดังต่อไปนี้:
● วิธีการซีลยางมีความน่าเชื่อถือที่ยอดเยี่ยมเพื่อคงไว้ซึ่งการรั่วไหลของฟรีภายใต้ไฮดรอลิกแรงดันสูง, การใช้งานทั่วไปในอุปกรณ์มือถือ, การฉีดขึ้นรูป, เครื่องจักรกลหนัก, การเกษตร, การต่อเรือ
● ง่ายต่อการประกอบจากการเตรียมท่อที่ดีความต้องการพื้นที่ในการติดตั้งที่ยอดเยี่ยมการซ่อมภาคสนามโดยใช้อะแดปเตอร์ braze ความเข้ากันได้ของท่อจากเหล็ก, สแตนเลส, ทองแดงและอลูมิเนียมขนาดที่มีจำหน่าย Tube OD ตั้งแต่ 6 ถึง 50 มม. และ 1 / 4˝ถึง2˝
● อุปกรณ์ที่นิยมมากที่สุดสำหรับหลอดนิ้ว (หลอดเมตริกตามคำขอ) การใช้งานในปัจจุบันในสหรัฐอเมริกายุโรปและค่อยๆได้รับการยอมรับในเอเชีย
4. มิติข้อมูลและเทคของขนาดสิ้นสุดของ ORFS (SAE J1453 / ISO 8434-3):
แรงดันใช้งานตั้งแต่ 25 ถึง 63 MPa และความต้องการแรงบิดทดสอบสำหรับข้อต่อซีลโอริงหน้าดังนี้:
1. อุปกรณ์ฟิตติ้งโอริงซีลใบหน้ายูเนี่ยน 1F
SAE 520101
2. Elbow Fittings O-ring ซีลใบหน้ายูเนี่ยน 1F4
3. Elbow Fittings O-ring ซีลใบหน้ายูเนี่ยน 1F9
SAE 520201
4. อุปกรณ์ฟิตติ้งโอริงซีลใบหน้ายูเนียน AF
SAE 520401
5. Cross Connector โอริงซีลใบหน้า Union XF
SAE 520501
6. ตัวเชื่อมต่อกั้นโอริงซีลใบหน้าแบบสหภาพตรง 6F
SAE 520601

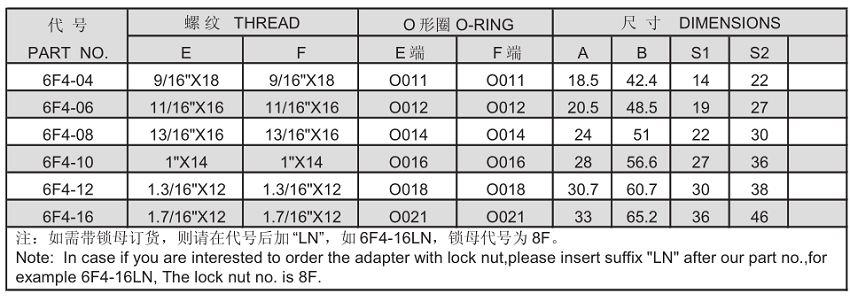

7. ตัวเชื่อมต่อกั้นโอริงซีลใบหน้าข้อศอก 45 องศายูเนี่ยน 6F4
SAE 520801
8. ตัวเชื่อมต่อกั้นโอริงซีลใบหน้า Elbow Union 6F9
SAE 520701
9. ตัวเชื่อมต่อกั้นจำนวน ORFS สาขาทียูเนี่ยน AF6FF
SAE 520959
10. ตัวเชื่อมต่อ Bulkhead ORFS เรียกใช้ Tee Union AFF6F
SAE 520958
