ประเภทสินค้า: NB200-F o แหวนซีลข้อต่อท่อหน้า
มาตรฐานอุตสาหกรรม: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
รูปแบบการเชื่อมต่อ E ถึง F: NUT ของ ORFS TUBE
รูปร่าง: ข้อศอกตรง, Tee, ข้าม ฯลฯ
ฟิตติ้ง ORFS ระดับแรงดันใช้งาน: 3215 psi ถึง 5800 psi, 216 bar ถึง 400 bar
ชุดใบหน้าขนาด Orfs o ขนาดแหวนและการออกแบบตรา O หน้าแหวนเรายังสามารถนำเสนอ
ความแตกต่างระหว่างซีลหน้าโอริงและซีลโอริงหัวหน้า
อุปกรณ์วัสดุ: ทองเหลือง; เหล็กกล้าคาร์บอน; เหล็กกล้าไร้สนิม
แอพลิเคชัน: อุปกรณ์การเกษตร, กระบวนการยานยนต์, การถ่ายโอนสารเคมี, อุปกรณ์ก่อสร้าง, การถ่ายโอนน้ำมัน, ไฮดรอลิก, อุปกรณ์การผลิต, ทะเล, การจัดการวัสดุ, อุปกรณ์มือถือ, บ่อน้ำมัน, บรรจุภัณฑ์, การขนส่ง

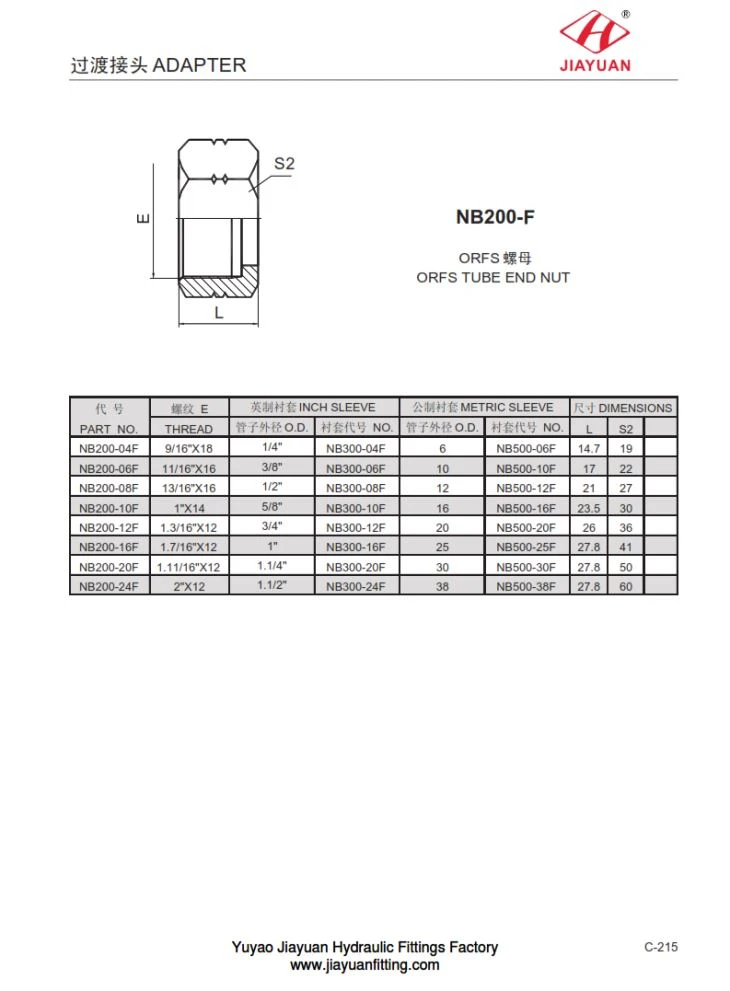

NB200-F แผนภูมิปลายท่อขนาด NFS ขนาด ORFS:
PA RT ไม่มี | E | นิ้ว S L EEV E | M E T RIC S L EEV E | DIM E N S I O NS | ||||||
T HR EA D | ต . | ไม่มี | ต . | ไม่มี | L | S 2 | ||||
N B 200 - 04F | 9/16 " X 18 | 1/4" | N B 300 - 04F | 6 | N B 500 - 06F | 14.7 | 19 | |||
N B 200 - 06F | 11/16 " X 16 | 3/8" | N B 300 - 06F | 10 | N B 500 - 10F | 17 | 22 | |||
N B 200 - 08F | 13/16 " X 16 | 1/2" | N B 300 - 08F | 12 | N B 500 - 12F | 21 | 27 | |||
N B 200 - 10F | 1 " X 14 | 5/8" | N B 300 - 10F | 16 | N B 500 - 16F | 23.5 | 30 | |||
N B 200 - 12F | 1.3 / 16 " X 12 | 3/4" | N B 300 - 12F | 20 | N B 500 - 20F | 26 | 36 | |||
N B 200 - 16F | 1.7 / 16 " X 12 | 1" | N B 300 - 16F | 25 | N B 500 - 25F | 27.8 | 41 | |||
N B 200 - 20F | 1.11 / 16 " X 12 | 1.1 / 4" | N B 300 - 20F | 30 | N B 500 - 30F | 27.8 | 50 | |||
N B 200 - 24F | 2 " X 12 | 1.1 / 2" | N B 300 - 24F | 38 | N B 500 - 38F | 27.8 | 60 | |||
