อุปกรณ์ข้อศอก 45 องศาจากปลายด้ายท่อ BSPT ถึงขั้วต่อท่อกรวย BSPP 60 องศา
วัสดุเป็นเหล็กกล้าคาร์บอนปลอมแปลง
ตรงตามมาตรฐาน ISO 8434-6 และ BS 5200

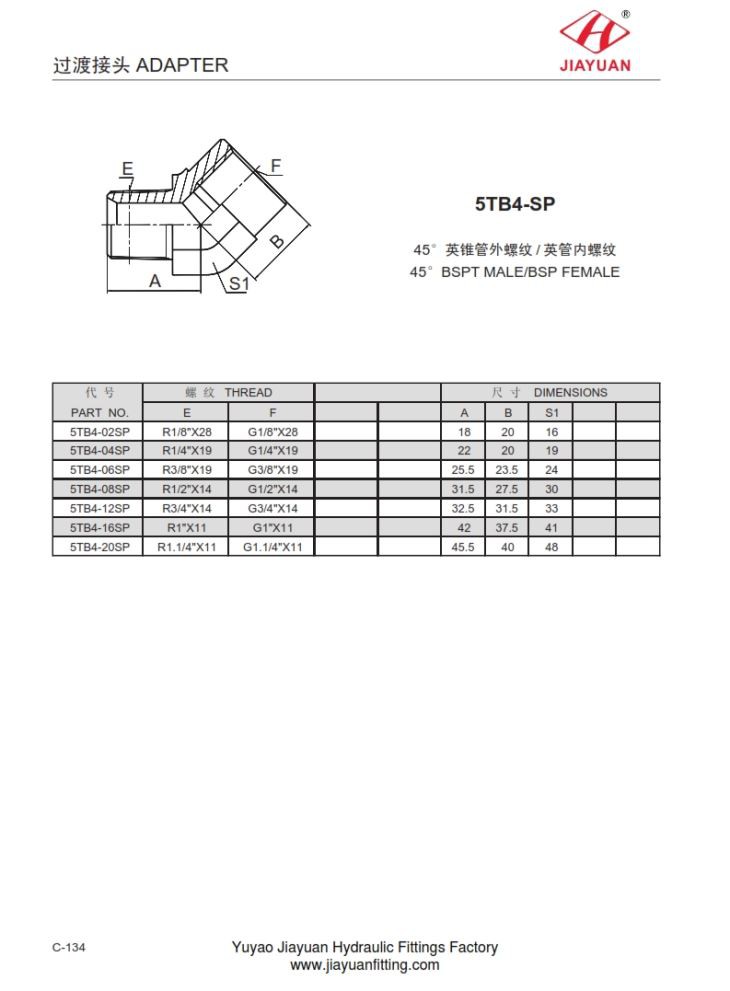

แผนภูมิขนาดขั้วต่อท่อหญิง 5TB4-SP 45 ° BSPT ชาย / BSP หญิงดังนี้:
หมายเลขส่วน | เธรด | มิติ | |||||
ตะวัน ออก | F | A | B | S1 | |||
5TB4-02SP | R1/8 "X28 | G1/8 "X28" | 18 | 20 | 16 | ||
5TB4-04SP | R1/4 "X19 | G1/4 "X19" | 22 | 20 | 19 | ||
5TB4-06SP | R3/8 "X19 | G3/8 "X19" | 25.5 | 23.5 | 24 | ||
5TB4-08SP | R1/2 "X14 | G1/2 "X14" | 31.5 | 27.5 | 30 | ||
5TB4-12SP | R3/4 "X14 | G3/4 "X14" | 32.5 | 31.5 | 33 | ||
5TB4-16SP | R1"X11 | G1"X11 | 42 | 37.5 | 41 | ||
5TB4-20SP | R1.1/4 "X11 | G1.1/4 "X11 | 45.5 | 40 | 48 | ||
