ฟิตติ้งหน้าแปลนไฮดรอลิก

ขนาดของข้อต่อหน้าแปลนไฮดรอลิกเป็นไปตาม SAE J518 และ ISO 6162 การเชื่อมหน้าแปลน 4 โบลต์ปลายอุปกรณ์ได้รับการออกแบบให้มีปลายท่อ Crimped-ferrule, ขั้วต่อท่อ ISO 8434 series, การเชื่อมซ็อกเก็ตและการเชื่อมแบบก้น, พอร์ตหญิงเช่นเมตริก, BSPP, UNF , NPT, การเชื่อมต่อพอร์ต BSPT

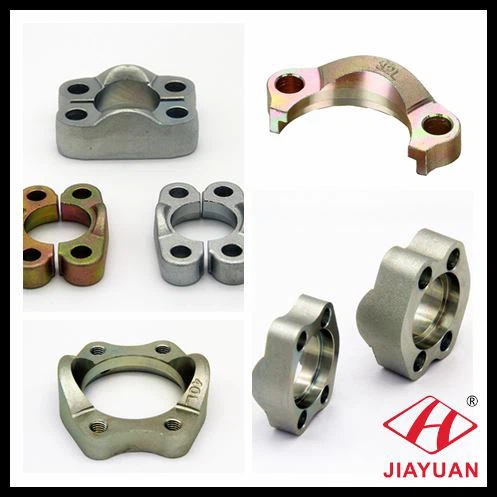

อุปกรณ์หน้าแปลนไฮดรอลิกประเภทดังนี้:

อุปกรณ์บล็อกหน้าแปลนไฮดรอลิกหรือที่เรียกว่าอุปกรณ์หน้าแปลนบล็อก sae 4-bolt ได้รับการออกแบบให้มีขนาดร่องหน้าแปลน o แหวนขนาดหน้าแปลนแบนหน้าแปลน sae ส่วนปลายของอุปกรณ์บล็อกหน้าแปลนได้รับการออกแบบด้วยพอร์ต SAE ORB, พอร์ต NPT, พอร์ต BSPP, ซ็อกเก็ต ประเภทเชื่อมและก้นเชื่อม

อุปกรณ์ท่อหน้าแปลนไฮดรอลิกเรียกอีกอย่างว่าอุปกรณ์ท่อหัวแปลน sae ประกอบกับส่วนหน้าแปลนแยกส่วนหัวแปลน SAE ได้รับการออกแบบให้มีขนาดร่องโอริงรวมถึงความดันในการทำงาน 3000 psi และ 6000 psi ปลายท่อออกแบบให้มีลูกโซ่ 9000 psi ท่อ sprial 6000psi , สายไฟ 3000 psi. มีหน้าแปลนท่อสองชิ้นและอุปกรณ์หน้าแปลนท่อหนึ่งชิ้นเหมาะสำหรับการก่อสร้างท่อไฮดรอลิกต่างๆ

อุปกรณ์ท่อหน้าแปลนไฮดรอลิกที่เรียกว่าอะแดปเตอร์หน้าแปลน sae ประกอบกับที่จับหน้าแปลน SAE หัวแปลน SAE ได้รับการออกแบบให้มีขนาดร่องโอริง อุปกรณ์ปลายท่อมีจำหน่ายในพอร์ตเกลียวตรง SAE ORB เมตริก BSPP และ UNF เรียวเธรดพอร์ต NPT, BSPT รูปร่างมีตรงข้อศอกข้ามที ฯลฯ ในการเชื่อมต่อท่อไฮดรอลิกท่อไฮดรอลิกประกอบท่อไฮดรอลิก ประเภทแรงดันใช้งานมีอะแดปเตอร์หน้าแปลนรหัส 62 และอะแดปเตอร์หน้าแปลนรหัส 61

อุปกรณ์เชื่อมหน้าแปลนไฮดรอลิกที่เรียกว่าอุปกรณ์เชื่อมหน้าแปลน SAE การเชื่อมต่อท่อเชื่อมอย่างถาวรหัวหน้าแปลน SAE มาจากการออกแบบตามมาตรฐาน ISO 6162 อุปกรณ์เชื่อมปลายมีให้เลือกใช้ในการเชื่อมซ็อกเก็ตการเชื่อมต่อแบบก้นมันประกอบเข้ากับตัวหนีบหน้าแปลน SAE โดยขันสลักเกลียว 4 ตัว .

ประเภทวัสดุของข้อต่อและอะแดปเตอร์หน้าแปลนแซไฮดรอลิก:

สแตนเลสสตีลฟิตติ้งท่อไฮดรอลิก

อะแดปเตอร์หน้าแปลน SAE ไฮดรอลิกเหล็กกล้าคาร์บอน

มาตรฐานของอุปกรณ์หน้าแปลนไฮดรอลิก

การเชื่อมต่อหน้าแปลน 4 โบลต์ที่เป็นไปตาม SAE J518 และ ISO 6162-1 และ -2 ได้รับการพิสูจน์การเชื่อมต่อที่ปราศจากการรั่วซึมเหมาะอย่างยิ่งสำหรับขนาดที่ใหญ่ขึ้นแรงกดที่สูงขึ้นและการประกอบในไตรมาสที่แคบ การเชื่อมต่อพอร์ตแบบเกลียวเช่นโอริงเกลียวตรง SAE และ ISO 6149 นั้นง่ายต่อการประกอบและให้ 6000 psi และความสามารถในการรับแรงดันที่สูงขึ้นตามขนาด

12 (M27) เกินขนาดนี้คะแนนความดันเริ่มลดลงและแรงบิดในการประกอบเพิ่มขึ้นอย่างรวดเร็ว การเชื่อมต่อพอร์ตหน้าแปลน 4 โบลต์ให้ความสามารถในการเชื่อมต่อขนาดที่ใหญ่ขึ้นและมีความสามารถในการรับแรงกดที่สูงขึ้นด้วยแรงบิดในการประกอบ

วิดีโอแนะนำประเภทอุปกรณ์หน้าแปลนไฮดรอลิก:

หากคุณไม่พบ' ไม่พบสิ่งที่ต้องการโปรดส่งอีเมลไปที่ jyray@72338.com

งานเชื่อมหน้าแปลนไฮดรอลิก

การเชื่อมต่อหน้าแปลนสี่โบลต์ (SAE J518) เป็นการเชื่อมต่อที่ปราศจากการรั่วที่พิสูจน์แล้วเหมาะอย่างยิ่งสำหรับขนาดที่ใหญ่ เป็นผลให้ได้รับการยอมรับจากทั่วโลก

ความสำเร็จในการเชื่อมต่ออยู่ในความเรียบง่าย เป็นซีลหน้านิ่งโดยใช้โอริง durometer สูงสำหรับซีลและแคลมป์และสลักเกลียวสำหรับยึดกำลังดังแสดงในรูป L3 หรืออีกวิธีหนึ่งคือแผ่นซีลที่ถูกผูกมัดอยู่ระหว่างหน้าพอร์ตและหน้าแบนของท่อหน้าแปลนที่ขึ้นรูปด้วยกลไกดังแสดงในรูป L4 เพื่อให้ได้ผลลัพธ์ที่เหมือนกัน

ซีล (O-ring) ถูกบีบอัดระหว่างด้านล่างของร่องในส่วนหัวของหน้าแปลนและพื้นผิวเรียบของพอร์ตหรือแผ่นหน้าแปลนทำให้มีซีลที่อ่อนนุ่มที่เชื่อถือได้ แผ่นซีลสำรองมีซีลยางที่มีการเชื่อมด้วย durometer สูงที่ขอบด้านในซึ่งจะบีบอัดระหว่างพื้นผิวเรียบทั้งสองทำให้การซีลที่อ่อนนุ่มมีความน่าเชื่อถือเท่ากัน หน้าสัมผัสโลหะกับโลหะที่ผิวหน้าด้านนอกของหน้าแปลนโดยที่หน้าพอร์ตจะช่วยป้องกันไม่ให้ซีลหลุดออกภายใต้แรงกด หน้าสัมผัสโลหะกับโลหะนี้คงไว้โดยแรงยึดที่ได้รับจากการขันสลักเกลียวผ่านที่หนีบ

การออกแบบที่เรียบง่ายนี้มีข้อดีหลายประการเหนือการเชื่อมต่อพอร์ตแบบเธรดเช่น NPTF, SAE, BSPP, ISO 6149 เป็นต้นในขนาดที่ใหญ่กว่า

•ความสามารถในการเชื่อมต่อท่อ OD สูงสุด 5 นิ้ว (รหัส 61 เท่านั้น)

•แรงบิดในการขันที่ต่ำกว่ามากซึ่งจำเป็นต้องใช้จากสลักเกลียวทั้งสี่ตัวเมื่อเทียบกับที่จำเป็นสำหรับพอร์ตเกลียวขนาดเท่า

•แรงบิดในการขันที่น้อยลงหมายถึงประแจขนาดเล็กและระยะห่างของวงสวิงของประแจทำให้ง่ายต่อการประกอบในไตรมาสที่แน่น

•ความสามารถสูงสุด 6000 psi ถึงขนาด 2 นิ้ว (รหัส 62 เท่านั้น)

•จุดซีลเดียวระหว่างการประกอบท่อ / ท่อ / ท่อและพอร์ต

•ถอดชิ้นส่วนได้ง่ายโดยใช้ที่หนีบแยก

การเชื่อมต่อมีข้อเสียอย่างหนึ่งคือต้องใช้พื้นที่ขนาดใหญ่ (พิมพ์เท้า) บนส่วนประกอบมากกว่าพอร์ตเธรดที่เทียบเท่า
