1. นิยามของอะแดปเตอร์แปลนแซ่ แซ่เป็นสมาคมวิศวกร ยานยนต์ในสหรัฐอเมริกามาตรฐานองค์กรสำหรับผู้เชี่ยวชาญด้านวิศวกรรมในอุตสาหกรรมพลังงานไฮดรอลิก มันเชื่อมหน้าแปลน ด้วยไฮดรอลิกหน้าแปลนท่อและท่อ อะแดปเตอร์ ต่อโดย SAE หน้าแปลนยึดน็อต 4 ประกอบ ก็สามารถเลือก 24 พอร์ตหน้าแปลนสิ้นสุดยังเป็นอะแดปเตอร์เชื่อมต่อกรวยองศา ORFS เชื่อมต่อท่อ เชื่อมต่อกรวยไล่ระดับองศา 37 , 60 องศากรวยต่อ
2. วิธีการแซะแอสเซมบลีไฮดรอลิกอะแดปเตอร์แปลนตามที่แสดงในหน้าแปลนยึด SAE กรุณาคลิกที่ลิงค์ มันมีทั่วไปเชื่อมต่อจากท่าแซะหน้าแปลนสิ้นสุดอะแดปเตอร์ มาตรฐานของอะแดปเตอร์ปลาย (หลอดโลหะเชื่อมต่อสำหรับของเหลวพลังงานและใช้งานทั่วไป):
●เชื่อมต่อกรวย 24 องศา (ISO 8434-1:2007)
●ขั้วต่อ 37° บาน (ISO 8434-2:2007)
●โอริงซีลแบนขั้วต่อ (ISO 8434-3:2005)
●เชื่อมต่อกรวย 60° มี หรือไม่ มีโอริง (ISO 8434-6:2009)
3. ขนาดของพอร์ต SAE สำหรับแบ่งแปลนติดตั้งอุปกรณ์ไฮดรอลิกเป็นรหัส 61 / 62 หน้าแปลนเชื่อมต่อ:
SAE รหัสเชื่อมต่อพอร์ตแปลน 61
SAE รหัสเชื่อมต่อพอร์ตแปลน 62
รายละเอียดท่า — ISO 6162
1) 1 MPa = 10 บาร์ = 145 PSI
2) สำหรับการออกแบบใหม่
3) 90 durometer ไนเป็นมาตรฐานสำหรับการใช้งานระบบไฮดรอลิก

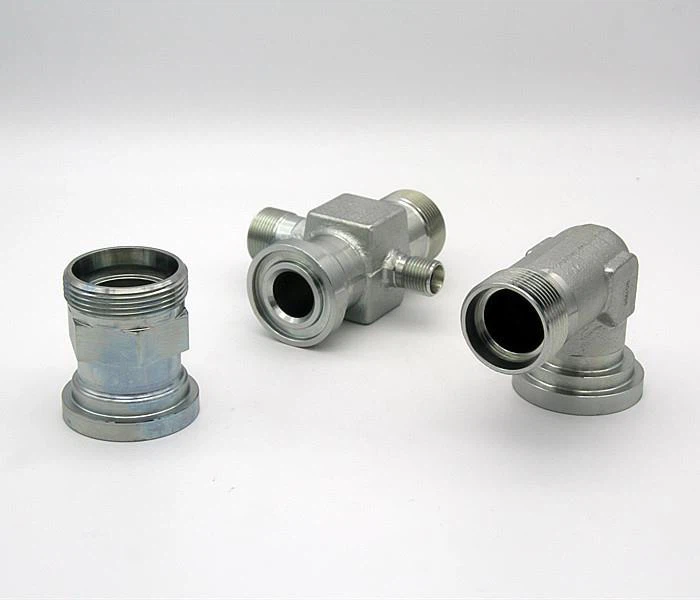

1. SAE รหัส 61 หน้าแปลนท่อเชื่อมต่อ 1CFL-RN
2. รหัส 61 หน้าแปลนเชื่อมต่อ JIC 37 1JFL
