หมวดหมู่สินค้า: ด้าย BSPT อะแดปเตอร์ข้อต่อท่อ
แผนภูมิขนาดด้าย BSPT: จาก G1 / 8” ถึง G3” ส่วนใหญ่จะใช้ในสหราชอาณาจักรยุโรปตะวันตกและญี่ปุ่น
BSPT (R) มาตรฐานเธรดชายและหญิงตามมาตรฐาน BS 21, ISO 7/1 JIS B 0203 คล้ายกับแบบฟอร์ม 3852-2 Z, JIS B8363
หากต้องการไพพ์ชนิดของเธรด: อะแดปเตอร์ Npt, อะแดปเตอร์ SAE ORB, BSPP, เมตริก, ส่วนต่อเชื่อม UNF Port

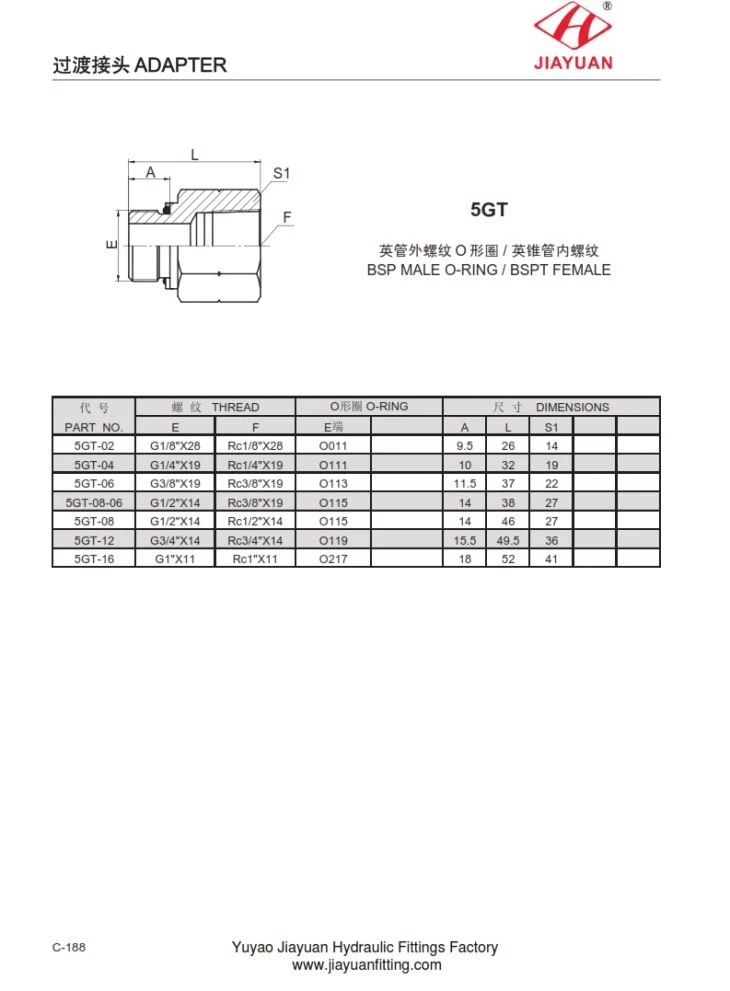

แผนภูมิขนาดหญิง 5GT BSP MALE O-RING / BSPT ดังต่อไปนี้:
PA RT NO | T HR EA D | โอ - ริง | DI M E N S IONS | ||||||
E | F | E |
| L | S 1 | ||||
5 G T -0 2 | G 1/8 " X 2 8 | Rc 1/8 " X 2 8 | O 01 1 | 9 .5 | 2 6 | 1 4 | |||
5 G T -0 4 | G 1/4 " X 1 9 | Rc 1/4 " X 1 9 | O 11 1 | 1 0 | 3 2 | 1 9 | |||
5 G T -0 6 | G 3/8 " X 1 9 | Rc 3/8 " X 1 9 | O 11 3 | 11 .5 | 3 7 | 2 2 | |||
5 G T -08-0 6 | G 1/2 " X 1 4 | Rc 3/8 " X 1 9 | O 11 5 | 1 4 | 3 8 | 2 7 | |||
5 G T -0 8 | G 1/2 " X 1 4 | Rc 1/2 " X 1 4 | O 11 5 | 1 4 | 4 6 | 2 7 | |||
5 G T -1 2 | G 3/4 " X 1 4 | Rc 3/4 " X 1 4 | O 11 9 | 15 .5 | 49 .5 | 3 6 | |||
5 G T -1 6 | G 1 " X 1 1 | Rc 1 " X 1 1 | O 21 7 | 1 8 | 5 2 | 4 1 | |||
