ชุดหน้าแปลนแยก

นิยามของ Split Flange Kit หน้าแปลนแยกเป็นไปตาม SAE J518 ที่กำหนดครึ่งหน้าแปลนแบ่งครึ่ง blot ยังเท่ากับ BS ISO 6162-1 / 2: รุ่น 2012; หนึ่งชุดประกอบด้วย 4 blots, 4 washers, o-ring และคู่ของ 2-bolt แยก flange halves (clamps) พวกเขาจะใช้ร่วมกับปลายท่อทั้งหน้าแปลนหรือกับอะแดปเตอร์หน้าแปลน

ส่งคำถาม

คุยตอนนี้

คำอธิบาย

1. นิยามของ Split Flange Kit หน้าแปลนแยกเป็นไปตาม SAE J518 ที่กำหนดครึ่งหน้าแปลนแบ่งครึ่ง blot ยังเท่ากับ BS ISO 6162-1 / 2: รุ่น 2012; หนึ่งชุดประกอบด้วย 4 blots, 4 washers, o-ring และคู่ของ 2-bolt แยก flange halves (clamps) พวกเขาจะใช้ร่วมกับปลายท่อทั้งหน้าแปลนหรือกับอะแดปเตอร์หน้าแปลน

2. สองชุดของความกดดันการทำงานดังต่อไปนี้:

● SAE J618 รหัส 61 และ ISO 6162-1 กำหนดขั้วต่อหน้าแปลนพอร์ตและพื้นผิวการติดตั้งสำหรับใช้งานที่แรงดัน 3,5 MPa (35 บาร์) ถึง 35 MPa (350 บาร์), DN 13 ถึง DN 127

● SAE J618 รหัส 62 และ ISO 6162-2 กำหนดขั้วต่อหน้าแปลนพอร์ตและพื้นผิวการติดตั้งสำหรับใช้งานที่ความดัน 42 MPa (420 บาร์), DN 13 ถึง DN 76

3. วิธีการของ SAE Split Flange Assembly เป็นการเชื่อมต่อพอร์ตแบบ 4-blots โดยการประกอบหัวจาน, ตัวหนีบหน้าแปลนแยก (FCS และ FCSM) หรือตัวยึดหน้าแปลนชิ้นเดียว (FC และ FCM), พอร์ตและพื้นผิวการติดตั้งที่ใช้บังคับกับสี่ สกรูแยกและชิ้นส่วนเชื่อมต่อท่อชนิดหนีบหน้าแปลนและอุปกรณ์ท่อ

201902270857044398126

1) รูปร่างเสริม 2) ซีลโอริง 3) แคลมป์ชิ้นเดียว 4) หัวแปลน 5) สกรู blot (d3) 6) เครื่องซักผ้าชุบแข็ง 7) ใบหน้าของพอร์ตอะแดปเตอร์ปั๊ม ฯลฯ

4. เมตริก blot สกรูสำหรับชิ้นเดียวประกอบเทคโนโลยีข้อมูล:

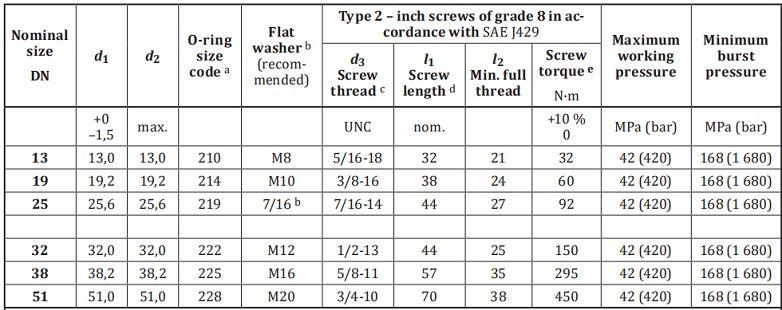

สกรูหยดนิ้วสำหรับข้อมูลเทคโนโลยีการประกอบหน้าแปลนแยก

● ด้ายสนามหยาบตามมาตรฐาน ISO 261 และ ISO 724 นิ้วด้ายสนามหยาบตามมาตรฐาน ISO 263 และ ISO 725 (UNC-2A สำหรับเธรดสกรู UNC-2B สำหรับเธรดพอร์ต)

● คำนวณความยาวสกรูสำหรับเหล็ก การใช้วัสดุอื่นอาจต้องการความยาวสกรูที่แตกต่างกัน

● ค่าแรงบิดเหล่านี้เป็นเพียงแนวทางเมื่อใช้สกรูหล่อลื่นคำนวณด้วยค่าสัมประสิทธิ์แรงเสียดทานของ 0,17 แรงบิดในการขันแน่นสุทธิขึ้นอยู่กับหลายปัจจัยรวมถึงการหล่อลื่นการเคลือบและการขัดผิว

5. เครื่องซักผ้า Harden s สำหรับการประกอบการเชื่อมต่อหน้าแปลนที่สอดคล้องกับ ISO 6162

แนะนำให้ใช้เครื่องซักผ้าชุบแข็ง อย่างไรก็ตามการเชื่อมต่อหน้าแปลนที่สอดคล้องกับ ISO 6162-2 รุ่นก่อนหน้าอาจไม่รองรับการใช้งานเครื่องซักผ้าประเภทนี้ ถ้าใช้แล้วจะต้องสอดคล้องกับ ISO 7089 (HV 300) ประเภท A และปรับขนาดสำหรับสกรูที่สอดคล้องกัน เครื่องซักผ้าธรรมดาที่สอดคล้องกับ ANSI / ASME B18.22.1, รุ่น B แคบซีรีส์ HV 300 อาจใช้ทดแทนเมื่อใช้สกรูประเภท 2

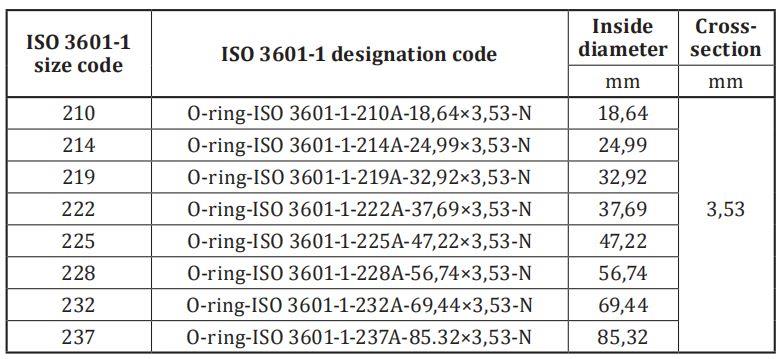

6. รหัสและขนาดการกำหนดโอริงที่สอดคล้องกับ ISO 3601-1

รหัสการกำหนดและขนาดของโอริงที่ใช้ใน ISO 6162-2 (สำหรับการอ้างอิงเท่านั้น)
